O ADL35 é um módulo de rádio externo de alta potência para transmissão de dados, projetado especificamente para o mercado de topografia e mapeamento. Ele oferece comunicação de longo alcance, baixo consumo de energia e um design inteligente e intuitivo. Equipado com um display OLED de alta definição, suporta operações de menu, reconhecimento automático de taxa de transmissão, detecção inteligente de inicialização, monitoramento de interferências e controle remoto. Com configurações de energia versáteis, múltiplos modos de operação e canais duplos de transmissão de dados (RS232 e Bluetooth), este módulo de rádio garante desempenho confiável e eficiente em aplicações de campo exigentes.
Ampla faixa de frequência e flexibilidade multimodo
Abrange a faixa de 410 a 470 MHz, com suporte para espaçamento de canal de 25 kHz/12,5 kHz e modulação GMSK/4FSK.
Opera nos modos somente transmissão (TX), transceptor e retransmissão de rádio, adaptável a diversas tarefas de topografia e industriais.
Alta potência de saída com controle preciso
Oferece potência de RF de 35 W (máx.) com estabilidade de ±1 dB, além de modos médio (22 W) e baixo (5 W) para eficiência energética.
Garante rejeição de canal adjacente superior a 50dB para interferência mínima.
Conectividade robusta e transmissão de dados rápida
Interfaces duplas: RS232 (até 115,2 kbps) e Bluetooth (alcance > 5 m).
Suporta taxas de dados sem fio de até 19,2 kbps e 32 canais programáveis para integração perfeita.
Durabilidade ambiental extrema
Opera em temperaturas de -40°C a +65°C e suporta armazenamento de -50°C a +85°C, ideal para condições de campo adversas.
Baixo consumo de energia e eficiência inteligente
Potência máxima de 108 W (35 W em transmissão) e consumo reduzido para 2 W em modo de espera, otimizado para uso prolongado da bateria.
Oferece estabilidade de frequência de ±1ppm e sensibilidade de -114dBm para comunicação confiável de longo alcance.
| DESEMPENHO DE RF | |
| Faixa de frequência | 410-470 MHz |
| Espaçamento entre canais | Modo GFSK: 12,5 kHz, 25 kHz |
| Modo de trabalho | Meio-duplex |
| Estabilidade de frequência | |
| Sistema de Modulação | GFSK/4FSK |
| estabilidade da potência de RF | ±1,5 dB |
| Potência do canal adjacente | >50dB |
| TRANSMISSÃO DE DADOS | |
| Taxa de transmissão de dados do ar | 9600 bps/19200 bps/38400 bps/115200 bps |
| Taxa de transmissão da porta serial | 9600 bps/19200 bps/38400 bps/57600 bps/115200 bps |
| Protocolo | TRIMTALK, TRIMMK3, TRANSEOT, SATEL, etc. |
| Interface de dados | O conector Lemo de 5 pinos suporta RS232 e Bluetooth. |
| ELÉTRICA | |
| Tensão de entrada | 9 - 16V CC |
| Potência de transmissão de RF | Alta potência (28 W): 44,5 ± 0,7 dBm a 12 V CC |
| Potência média (22 W): 43,4 ± 1,0 dBm a 12 V CC | |
| Baixa potência (5 W): 37 ± 1,8 dBm a 12 V CC | |
| Consumo de energia (típico) | Alta potência de transmissão (28 W): 83 W a 12 V CC |
| Potência de transmissão média (22 W): 60 W a 12 V CC | |
| Baixa potência de transmissão (5 W): 35 W a 12 V CC | |
| Em espera: 2 W a 12 V CC | |
| FÍSICO | |
| Tamanho | 175×130×86,5mm |
| Peso | 2 kg |

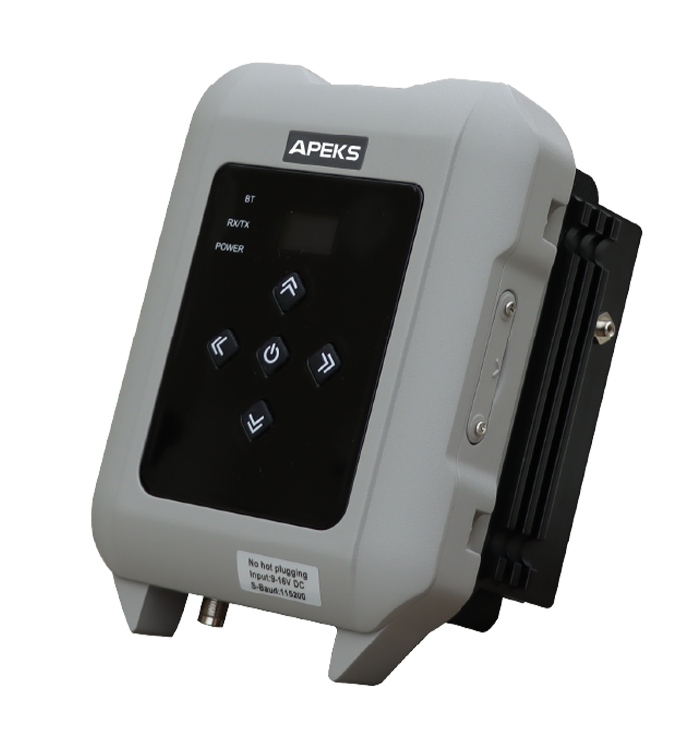

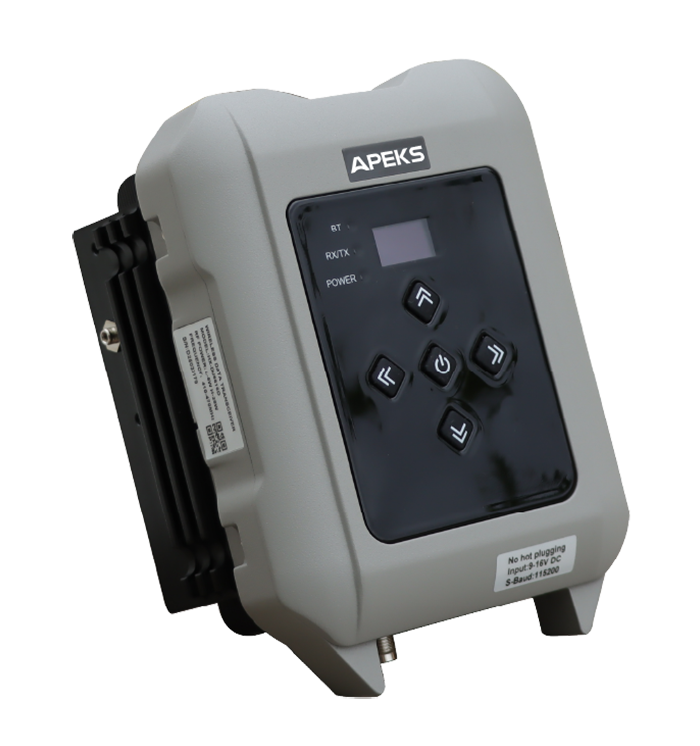

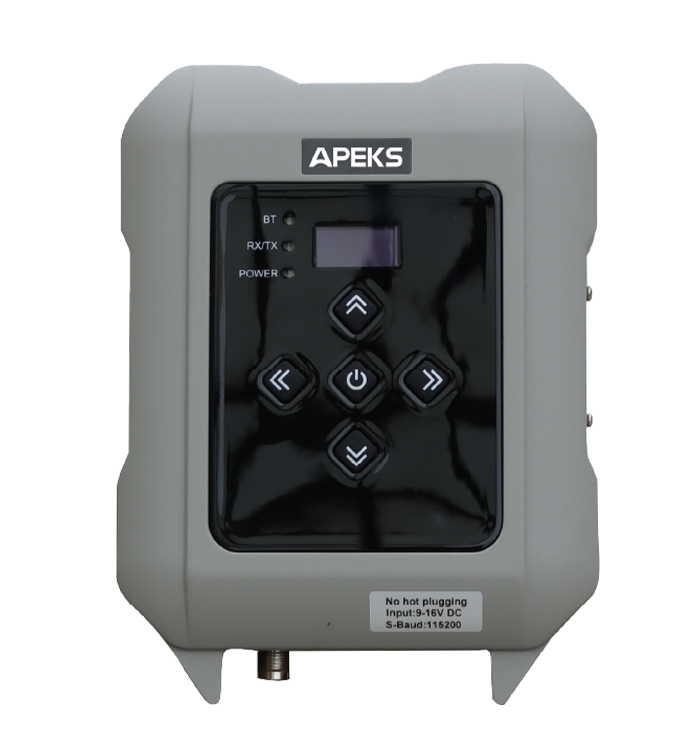

| Interação do usuário | Tela OLED, 5 botões e 3 indicadores de status. |

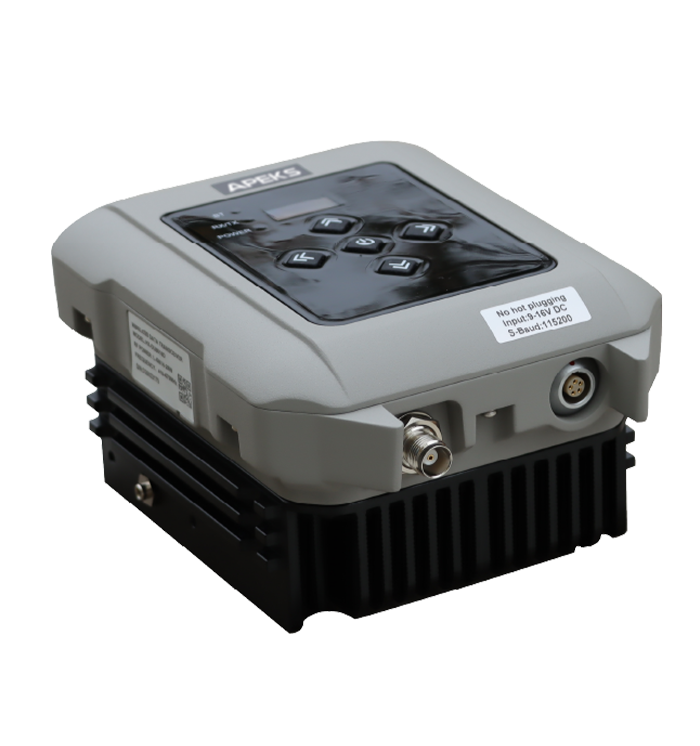

| Interface de antena | TNC, feminino |
| Impedância da antena | 50 Ohm |
| AMBIENTAL | |
| Temperatura de operação | -40℃ ~ +65℃ |
| Temperatura de armazenamento | -50℃ ~ +85℃ |
| À prova d'água e poeira. | IP67 |
